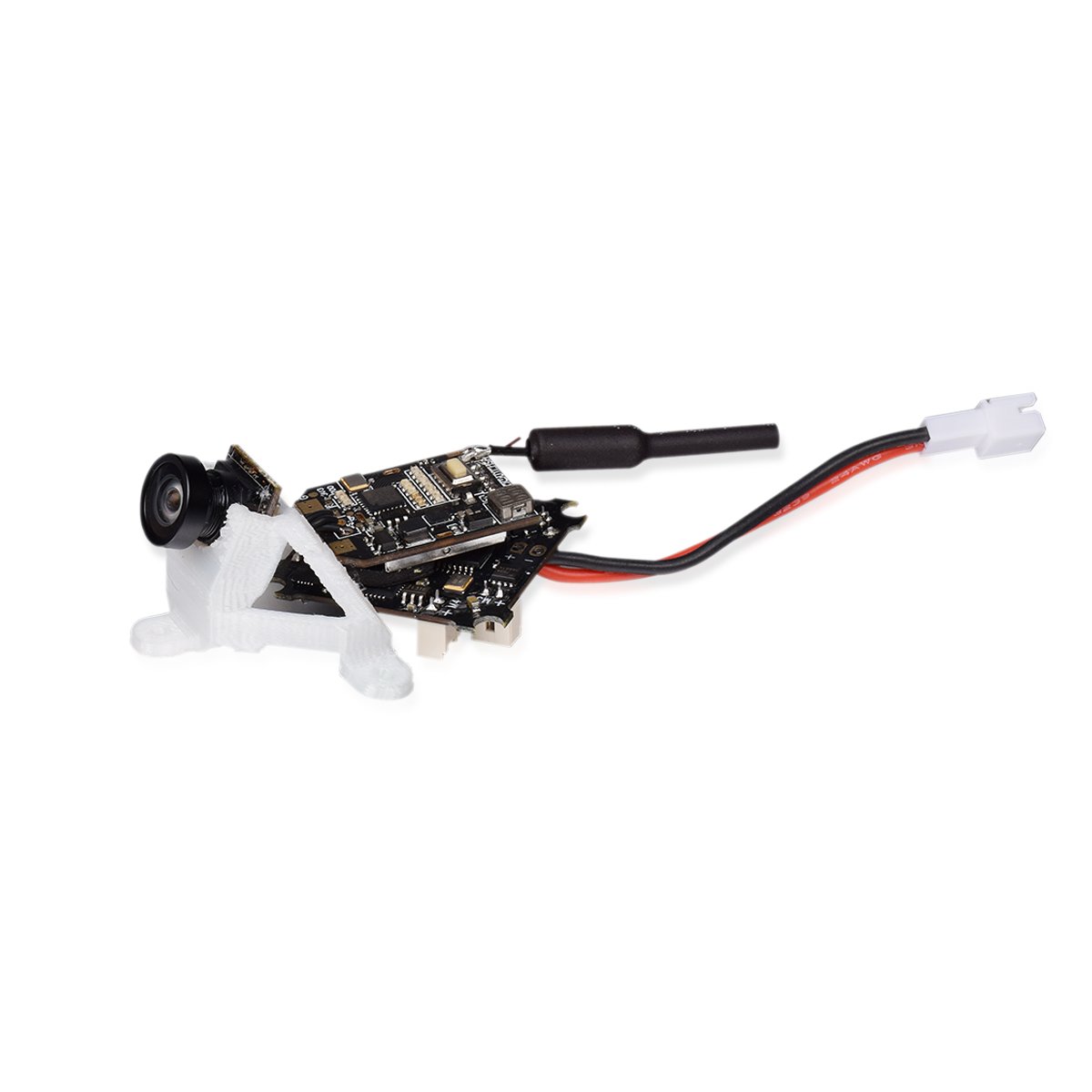

FC Betafpv Betacube F4 (Frsky Rx + OSD)

Descripción

¡Ya ha llegado la mejor combinación de controladora de vuelo y cámara FPV del mercado al mejor precio!. Si eres de los que no les gusta soldar y prefieres poder montar tu Micro Whoop en apenas un par de minutos, este es el combo perfecto. Esta controladora y cámara FPV cuentan con el primer Betaflight OSD del mercado y receptor Frsky. Además, con esta combinación, tu Micro Whoop será completamente programable y te permitirá volar con tu emisora Frsky preferida.

FC Betafpv F4 Brushed:

PUNTOS FUERTES:

Totalmente programable a través de Betaflight, usando el puerto USB incorporado. Podrás ajustar todos los parámetros, PIDs y rates según tus preferencias.
Diseñado para trabajar con las configuraciones actuales de Tiny Whoop o Blade Inductrix.
Receptor nativo del protocolo SPI Frsky D16 incorporado y compatible con casi todas las emisoras Frsky (Taranis X9D / X7 / QX7…) o con un módulo transmisor compatible con Frsky.
Esta controladora de vuelo viene pre-flasheada con el firmware de Betaflight y con un cable flexible de 55mm previamente soldado con un conector JST-PH 2.0 A.K.A PowerWhoop.

ESPECIFICACIONES TÉCNICAS:

CPU: STM32F411CEU6
Six-Axis: MPU6000
ESC: All FETs are rated at 30A maximum. Soporta motores de 6x15mm / 7x20mm / 8x20mm / 8.5x20mm.
Tamaño: 26mm x 26mm. Totalmente compatible con el chasis del Inductrix Blade.
Firmware: Betaflight MATEKF411RX 3.4.0
Receptor: SPI Frsky D16 (A.K.A FRSKY_X en la configuración de Betaflight)
OSD: Betaflight OSD incorporado (STM32 controla el chip sobre SPI en modo DMA)
Conector de batería: Conector JST-PH 2.0, A.K.A PowerWhoop.
Peso: 3.7gr

BETAFLIGHT OSD:

Esta controladora lleva integrado el OSD (On Screen Display), que te mostrará en la pantalla de tu dispositivo FPV datos de importancia como el voltaje de la batería, el tiempo de vuelo o el consumo de corriente. Si quieres saber más sobre el OSD, visita nuestro glosario en el menú principal.

¿ CÓMO TENER OSD CON LAS CÁMARAS AIO?

La controladora cuenta con pads de Video IN y Video OUT con el nombre de CAM y VTX, tal y como ves en la fotografía. Para conectar la cámara, ésta debería contar con Video IN y Video OUT pero, si no es así, deberías poder modificarla para lograr la conexión. Es algo que, aunque te lleve algo de trabajo, definitivamente merece la pena.

LEDS:

Esta controladora de vuelo tiene 3 LED’s para indicar su estado, el Receptor VERDE (delante), el de Estado ROJO (detrás) y el de Corriente AZUL (delante). Presta atención a estos LED’s y sigue la siguiente tabla:

Led Receptor Verde – Sólido– Modo Bind / Conectado

Led Receptor Verde – Flashing – No conectado

Led Corriente Azul – Sólido – Encendido

Led Estado Rojo – Sólido – Motores armados

RECEPTOR SPI FRSKY:

Actualmente, el receptor Frsky integrado es compatible con Taranis, Taranis Plus, X9E, Horus X12S, o Módulos XJT. Presta atención, este es un receptor de conexión SPI. En la configuración de Betaflight, debe configurarse como receptor FRSKY_D (también conocido como modo Frsky D8) o como receptor FRSKY_X (también conocido como modo Frsky D16) en el modo SPI RX.

CÓMO REALIZAR EL BIND

El procedimiento de bind se realiza de forma invertida a lo que se suele hacer, es decir, no hace falta pulsar el botón de bind cuando se enciende la controladora:

Enciende la controladora, ya sea con una batería o mediante el puerto USB. El LED verde comenzará a parpadear.
Pulsa el botón de bind durante 3 segundos y el LED verde se quedará sólido. Esto significa que el receptor está en modo bind y ya puedes enlazar tu emisora.

Cámara Z02 AIO 5.8G VTX:

La cámara Z02 AIO VTX es el último transmisor de vídeo de BETAFPV. Tiene dos grandes mejoras respecto a sus predecesoras:

La potencia de salida conmutable entre 0mW, 25mW y 200mW.
Incluye Smart Audio y los pilotos pueden controlar el VTX a través de su emisora.

PUNTOS FUERTES:

La potencia conmutable incluye 0mW, 25mW y 200mW.
Función de Smart Audio incluída. La controladora de vuelo puede comunicarse con el transmisor de vídeo usando la línea de audio. Permite a la controladora de vuelo saber qué frecuencia está utilizando el VTX y cambiarlo.
Soporte fijo para la cámara con 20º de inclinación. Con este ángulo te permite seguir teniendo una visión clara incluso con el dron inclinado a toda velocidad.
Antena dipolo látigo de alta sensibilidad.
