Descripción
Este nuevo diseño de 12A 2-4S F4 AIO FC (BLHeli_S) está específicamente personalizado para drones Toothpick. Con los agujeros originales, la entrada de USB en el lateral y todos los pad de soldadura en el límite del borde, reduciendo en gran medida el tiempo de montaje y su facilidad. La reducción de peso de esta AIO la hace perfecta para construcciones de espacio ajustado, ya que usa las gomas antivibración incluidas para la altura del stack.
PUNTOS FUERTES:
- Nuevo diseño con un patrón de estilo Whoop, agujeros reales en vez de muescas, especialmente diseñado para Toothpick.
- Conexión USB a un lado, fácil de enchufar.
- Todos los pad de soldadura se encuentran en el borde de la FC, lo cual facilita mucho la soldadura de los componentes.
- Pad de soldadura de los motores de doble cara. Los pad de los pines y los de los cables están integrados para la conexión de los motores.
- Integrado con un procesador Betaflight MATEKF411RX FC, OSD Betaflight y 2-4S 12A ESC, admite baterías 4S para vuelos rápidos y potentes.
COMBO RECOMENDADO PARA ESTA CONTROLADORA:
| Battery | Motor Combo |
| 2S | 1103 11000KV |
| 3S | 1103 8000KV |
Comparación de F4 12A AIO FC y Toothpick 12A AIO FC:
Pads de soldadura de motores de doble cara:

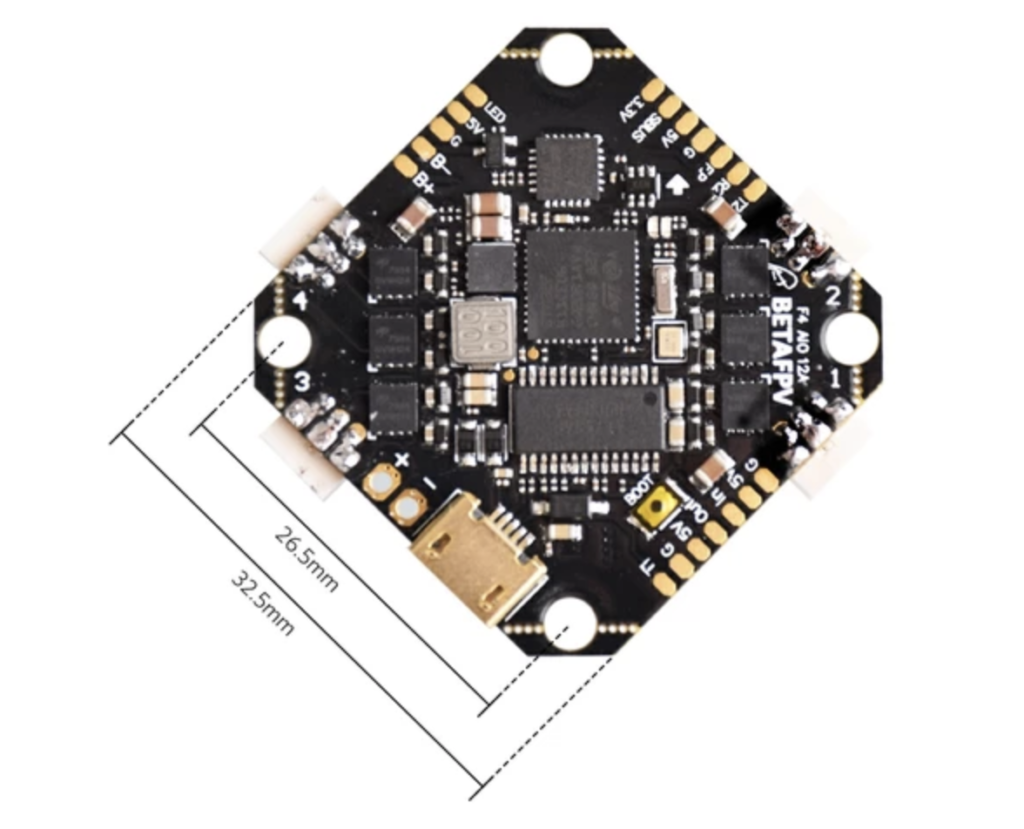

Diseño con un patrón estilo Whoop y agujeros de 26,5mm para su montaje:
ESPECIFICACIONES TÉCNICAS DE LA FC:
- CPU: STM32F411CEU6 (100MHZ)
- Six-Axis: MPU-6000 (conexión SPI)
- Dimensiones: 32,5mm x 32,5mm. 26,5mm agujeros de montaje
- Firmware: Betaflight MATEKF411RX (MK41)
- OSD: OSD Betaflight integrado (Chip OSD AT7456E)
- Receptor: Soporta Frsky XM/XM+ / Futaba / Flysky / TBS Crossfire / DSMX
- Soporta LED programable como WS2812… etc
- Sensor de corriente integrado
- Peso: 6,2g
ESPECIFICACIONES TÉCNICAS DE LOS ESC:
- Soporta BLHeli / BLHeli_S Suite
- Soporta PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600
- Voltaje de entrada: 2-4S Lipo
- Corriente continua: 12A
- Pico corriente: 15A
- Firmware: BLHeli_S
- Procesador: SILABS EFM8BB21F16G-C
- Conector motores: Cabezal pines 1.25
- Firmware de fábrica: G-H-30-16.7
DIAGRAMA:
CONTENIDO DEL PAQUETE:
- 1 x Toothpick F4 2-4S AIO Brushless Flight Controller 12A (BLHeli_S)
- 1 x Cable Pigtail XT30
- 4 x Tornillos M2x10mm
- 4 x Tuercas
- 4 x Gomas Antivibración
- 4 x Conector pines para motores
